点击图片查看原图
——适用于 CaCO₃、滑石粉、玻纤、木粉等 ≥50 % 填充的 PE 母粒或改性料
原料体系
载体树脂
• LDPE（MI≈2）或 LLDPE（MI≈1） 10–40 %
• 部分场合加入 3–5 % POE 或 EVA 提高韧性
填充剂
• 重质/轻质 CaCO₃：600–2500 目，填充量 50–85 %
• 滑石粉、云母、玻纤、木粉等功能性填料
功能助剂
• 偶联剂：KH-550、钛酸酯、铝酸酯 0.5–1.5 %
• 润滑剂：硬脂酸锌、PE 蜡、EBS 0.5–2 %
• 抗氧剂、分散剂、增白剂（按需）
典型产线配置
1 110 L 加压密炼机（160 kW）
• 110–130 ℃，3–5 min 预塑化，初步包覆填料，破坏团聚
锥形双腕强制喂料机（11 kW）

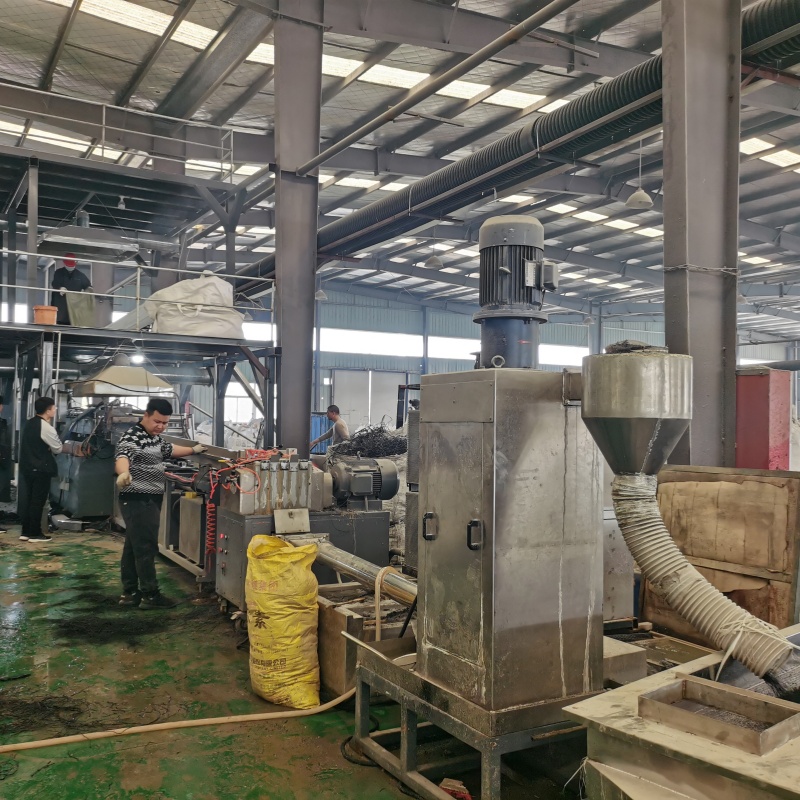

同向平行双螺杆主机 pe高填充造粒机_pe高填充造粒机
• 螺杆直径：65/75/95 mm
• L/D ≥ 40:1，扭矩等级 ≥11 Nm/cm³
• 筒体/螺杆：氮化+碳化钨喷涂（耐磨层 ≥2 mm）
熔体泵 + 双工位液压换网器（120 目）
水环热切或水下热切
三级旋风分离 + 振动筛 + 成品料仓
工艺参数（以 CaCO₃ 80 % 为例）
温度曲线
160-170-180-185-190-185-180-175 ℃（机头）
螺杆转速
250–350 rpm（高扭矩、低剪切，减少树脂降解）
真空排气
两段 –0.08 MPa，去除水分、挥发分
4熔体压力
机头 6–10 MPa，由熔体泵稳压 ±0.5 MPa
关键控制点
填料干燥：含水率 ≤0.1 %，沸腾干燥机 110 ℃
侧喂料：主喂料口只进树脂，侧喂料口进粉体，防止“粉包料”堵机
螺杆组合
• 输送块+密炼块+反向螺纹，确保高填充体系充分分散
• 末端建压区使用小导程，提高机头压力

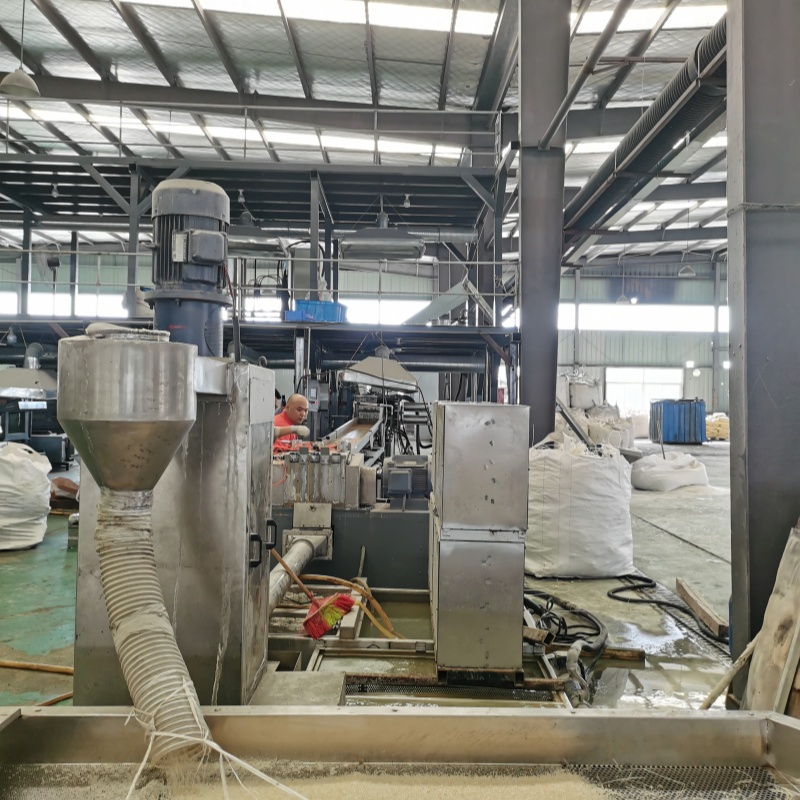

颗粒外观 pe高填充造粒机_pe高填充造粒机
• 圆整度 ≥95 %，长径比 L/D≈1.5–2.0
• 白度 ≥90 %（CaCO₃ 母粒）
| 颗粒表面有白点 | 填料团聚 | 提高密炼温度、增加密炼块 |
| 电流高/扭矩报警 | 填充过高或螺杆磨损 | 添加润滑剂 0.5–1 %，检查螺杆间隙 |
| 堵网频繁 | 杂质或熔体过滤不足 | 增加预筛分 80 目，换网器 120 目 |
| 颗粒脆、易碎 | 偶联不足 | 提高偶联剂用量或更换型号 |
后处理与包装
80 ℃ 热风循环干燥 30 min，含水率 ≤0.05 %
振动筛 4 mm/2 mm 双层，筛除超长粒与粉末
25 kg 阀口袋或 1000 kg 吨袋真空包装，附二维码追溯
应用方向
• 吹膜：购物袋、垃圾袋、快递袋（添加 20–40 % 母粒降成本）
• 注塑：花盆、托盘、周转箱（提高刚性、耐热）
• 挤出：管材、片材、拉丝（改善尺寸稳定性）
通过上述工艺，PE 高填充母粒填充量可稳定达到 50–85 %，分散等级 ≤3 级（ISO 18553），满足下游吹膜、注塑、挤出等高品质要求 。
高溶脂pe塑料造粒机 http://www.bbjd1113.bsjdl.com/
pe塑料造粒机 http://www.bbjd2000.bsjdl.com/
