点击图片查看原图
PE高填充造粒机的工艺流程涉及多个环节，旨在将高比例填充剂（如碳酸钙、滑石粉）与PE树脂均匀混合并造粒。下面为你梳理其核心步骤、关键设备和一些工艺要点。
PE高填充造粒的典型流程主要包括以下阶段：原料预处理与混合：
原料验收与检测：对PE树脂和填充剂（如碳酸钙、滑石粉）进行检验，确保关键指标（如熔体流动速率MFR）合格。- 填充剂表面处理：为改善填充剂与树脂的相容性和分散性，常对填充剂（如碳酸钙）进行表面改性处理，例如采用双层活性处理技术。
- 干燥：若原料潮湿，需进行干燥。例如PE原料可在60-80℃的热风循环干燥机中处理2-4小时，以去除水分，防止加工时产生气泡或降解。
- 混合：将PE树脂、高比例填充剂（填充量可达50%-88%）及各类助剂按配方投入高速混合机（如高速搅拌机）中进行充分预混，确保均匀。

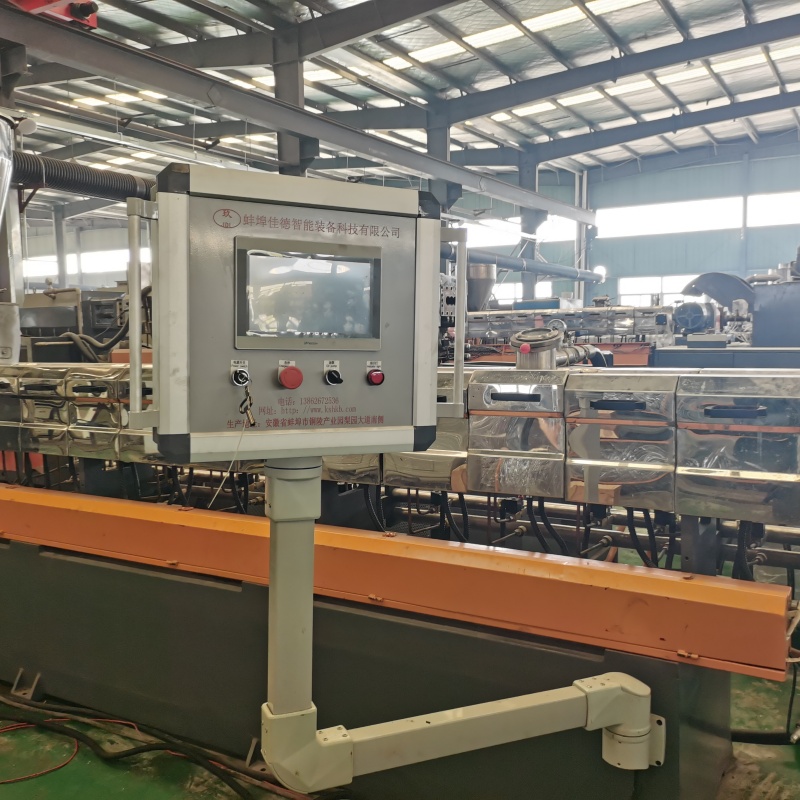

- 双阶挤出系统是常见配置：
- 第一阶 - 初步混炼塑化：通常采用密炼机或高速混合机，在高温、强剪切力下使物料初步塑化、均匀混合。
- 第二阶 - 均化与挤出：物料进入双螺杆挤出机（或单螺杆）进一步熔融、均化、分散。螺杆的剪切、挤压及外部加热（温度需精确控制，例如PE加工各段温度范围通常在160-200℃）使物料充分塑化。此阶段对填充物的分散效果至关重要。切粒：

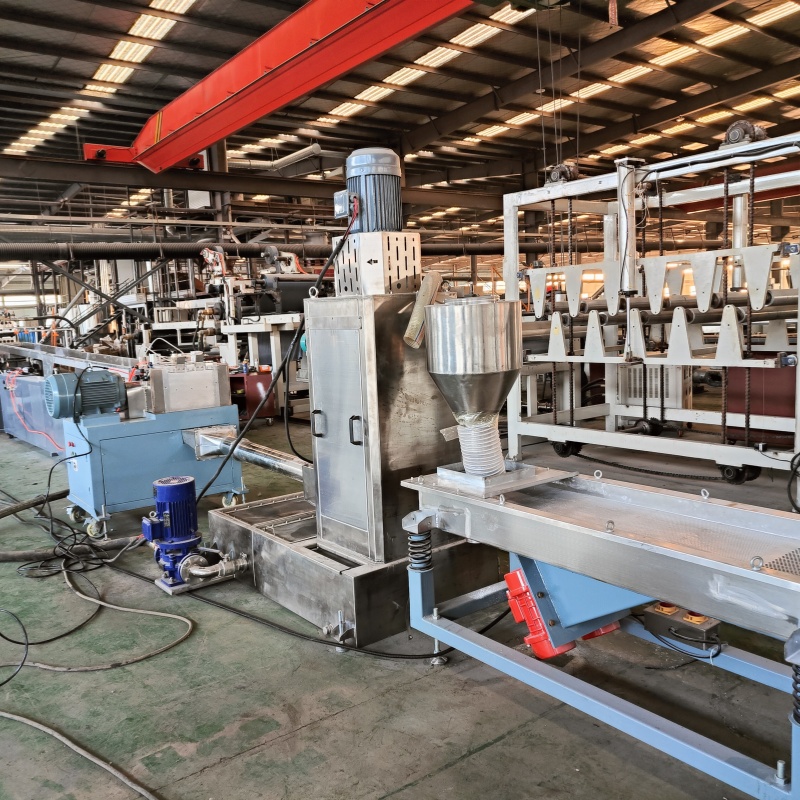

- 模面热切（风冷或水冷）：如风冷模面热切或水环切粒，切刀在模头表面直接切割熔体，颗粒随即被冷却介质（空气或水）冷却定型。风冷热切可使颗粒无需额外干燥。
- 拉条水冷切粒：挤出条状物先经水槽冷却固化，再通过切粒机切成颗粒。适用于填充量较低（如50%以下）的物料。
- 水下切粒：适用于高粘度物料，颗粒在水下直接切割并冷却，表面质量好。
高填充与分散性：专用设备和表面处理技术可实现50%-88% 的高填充比例，并通过强剪切和混炼确保填充剂在树脂中高度均匀分散，这是保证终制品性能的关键。
- 温度控制：从混合到挤出的各阶段，温度都需要精确控制。温度过高可能导致物料降解，温度过低则塑化不良，影响分散性和挤出稳定性。
- 切粒方式选择：切粒方式需根据物料特性（如粘度、填充量、冷固时间）选择。例如：
- 风冷模面热切：适用于PE、HDPE、高填充钙粉等，颗粒无需干燥。
- 水环切粒：适用于PP、PE、ABS等。
- 拉条水冷切：更通用，但可能效率较低，且需后续干燥。
- 水下切粒：适用于高粘度、特殊改性塑料，颗粒品质好。
- 自动化与质量控制：现代造粒生产线常配备自动化控制系统，实时监控温度、压力、转速等参数，确保稳定生产和产品质量。建立从原料到成品的质量检测体系（在线检测与实验室检测结合）非常重要。
PE高填充造粒机的工艺流程是一个集材料预处理、高效混合与分散、精密挤出塑化、成型切割及后处理于一体的系统工程。选择适宜的表面改性技术、双阶挤出配置以及匹配的切粒方式，并实施精确的工艺控制，是获得高质量、高填充PE母粒的关键。
高填充母粒造粒机 http://www.bbjd2008.bsjdl.com/
pe塑料造粒机 http://www.bbjd2000.bsjdl.com/
PE抗车辙剂颗粒 http://www.bbjd2029.bsjdl.com/
